Лабораторная работа №1
Тема: Расчет мощности и выбор двигателя крана
Цель: Изучить и освоить методику определения мощности двигателя кранового механизма, условие выбора двигателя
Ход работы :
1 Ознакомиться с индивидуальным заданием.
2 Повторить методику построения нагрузочной диаграммы и определение эквивалентного момента.
3 Построить нагрузочную диаграмму, для чего провести следующие вычисления :
Время подъема груза tn :
где L – высота подъема груза, м,
vп – скорость подъема груза, м/с.
Время спуска груза :
где vсп – скорость спуска груза, м/с.
Время цикла :
Фактическая продолжительность включения :
где tп – время работы при подъеме и спуске груза, с.
Статическая мощность на валу двигателя при подъеме груза :
где G – сила тяжести полезного груза, Н,
G0 – сила тяжести грузозахватного приспособления, Н,
v - скорость подъема, м/с,
h - КПД подъемного механизма.
Статическая мощность на валу двигателя при подъеме пустого крюка :
где h0 – КПД механизма при неполной загрузке (определяется по номограммам).
Статическая мощность при силовом спуске (спуск пустого крюка или легкого груза)
Статическая мощность при тормозном спуске (спуск номинального груза)
Определить статический момент на валу двигателя на каждом участке
Где Рсi – cтатическая мощность на каждом участке, кВт,
D - диаметр барабана, м,
ip, iп – передаточные числа редуктора и полиспаста,
v - скорость крюка, м/с
Построить нагрузочную диаграмму за один цикл работы
По нагрузочной диаграмме определить эквивалентную мощность двигателя с учетом отличия ПВфакт от ПВном :
4 По каталогу выбрать ближайший по мощности эл.двигатель. По условию , учитывая род тока и величину напряжения
5 Проверить выбранный двигатель по перегрузочной способности.
Суть проверки сводится к определению максимального (критического) момента нагрузки и сравнения его с максимальным моментом нагрузки. Должно соблюдаться условие В противном случае работа двигателя невозможна.

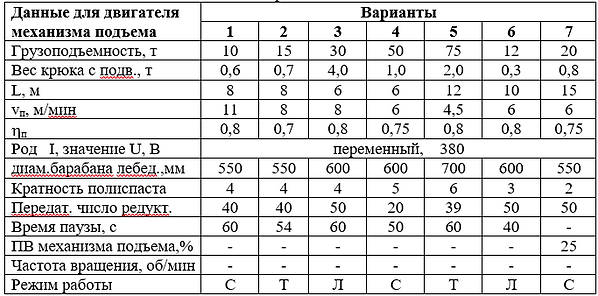

Таблица – Исходные данные для расчета мощности механизма подъема
